So fügen Sie Bemaßungen, Text und Tags zu Zeichnungen in Rayon hinzu

Aktivieren Sie das Dimension Tool, um Einzelmaße oder eine fortlaufende Maßkette zu platzieren, indem Sie Punkte entlang von Elementen anklicken und durch Ziehen den Versatzabstand definieren. Nutzen Sie das rechte Stil-Bedienfeld, um Schriftart, Farbe, Strichstärke, Muster der Maßhilfslinien sowie Endpunktsymbole wie Kreise, Quadrate oder Kreuze anzupassen. Zudem können Sie die Einheiten der Zeichenfläche, die Genauigkeit und Suffixe festlegen, die Einstellungen als wiederverwendbaren Stil speichern und Bemaßungen direkt mit der Zeichnungsgeometrie verknüpfen.

Wählen Sie das Angular Dimension Tool, um den Winkel zwischen zwei sich schneidenden Linien in Ihrem Plan zu berechnen und anzuzeigen. Klicken Sie den ersten und zweiten Punkt entlang einer Referenzkante an und anschließend zwei Punkte auf der angrenzenden Kante, um die Winkelbeschriftung zu erzeugen. Wählen Sie zwischen der Anzeige von spitzen oder stumpfen Winkeln, passen Sie den Versatzabstand an und konfigurieren Sie bei Bedarf die Winkelgenauigkeit.

Verwenden Sie das Leader-Werkzeug, um Hinweislinien zu zeichnen, indem Sie einen Ankerpunkt am Element wählen und anschließend weitere Klicks zur Platzierung setzen. Geben Sie beschreibenden Notiztext direkt am Ende der Linie ein oder ändern Sie die Spitze der Hinweislinie in einen Beschriftungsblock, wie etwa einen „Pill Head“ aus der Blockbibliothek. Sie können Schriftart, Farben und Linienwinkel anpassen oder Blockwerte ändern, um spezifische Fenster- oder Möbeltypen zu kennzeichnen.

Wählen Sie das Arrow Tool, um eigenständige Pfeilspitzen ohne Textbeschriftung zu platzieren und so Laufwege, Bewegungen oder Raumeingänge darzustellen. Klicken Sie den Start- und Endpunkt auf der Zeichenfläche an und passen Sie anschließend Strichstärke, Skalierung und Endpunktgröße im Stil-Bedienfeld an. Sie können auch den Mittelpunkt der Pfeillinie umschalten, um einen geschwungenen Bogen zu formen, und die Deckkraft verringern, damit die Zeichnungsgrafik ausgewogen bleibt.

Klicken Sie auf das Text-Werkzeug und wählen Sie einen Einfügepunkt auf der Zeichenfläche, um eigenständige Titel, Notizen oder Raumbeschriftungen hinzuzufügen. Geben Sie Ihren Textinhalt ein und passen Sie die Formatierungsoptionen im Eigenschaften-Bedienfeld an, darunter Schriftfamilie, Schriftschnitt, Listen, Unterstreichungen oder zentrierte Ausrichtung. Diese Textblöcke lassen sich frei auf der Zeichnung neu positionieren, um allgemeine schriftliche Informationen ergänzend zu grafischen Symbolen zu vermitteln.

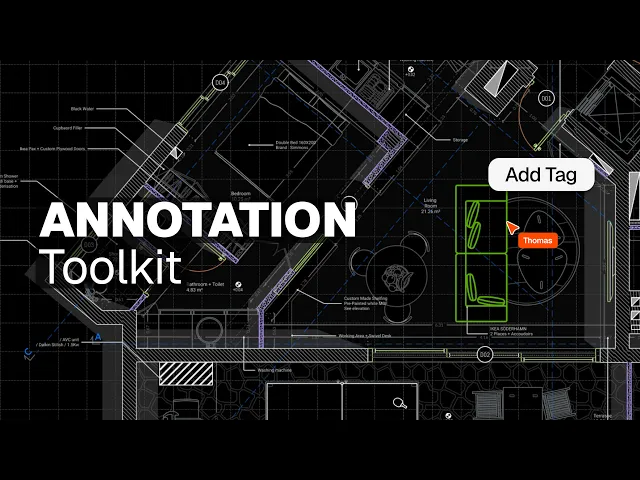

Wählen Sie eine Zone oder ein Blockelement aus, navigieren Sie zum Bedienfeld für Zoneneigenschaften und erstellen Sie benutzerdefinierte Metadaten-Eigenschaften wie Bodenbeläge oder Herstellermarken. Fügen Sie der Zone eine Instanz mit dem Tags-Werkzeug hinzu und wählen Sie dynamische Variablen wie Name, Fläche und benutzerdefinierte Eigenschaften aus, um diese direkt im Plan anzuzeigen. Wenn Sie Raummaße bearbeiten oder Werte der Zoneneigenschaften ändern, aktualisiert sich das verknüpfte Tag automatisch und gibt die neuen Daten wieder.

Wählen Sie das Revision Cloud-Werkzeug, um Bereiche des Grundrisses hervorzuheben, die seit der letzten Ausgabe geändert wurden. Zeichnen Sie die Wolke als vordefiniertes Rechteck oder skizzieren Sie einen individuellen Umriss um die überarbeitete Geometrie. Sie können die Wolke mit einer Leader-Notiz kombinieren, um dem Bauherrn klar zu erläutern, welche Entwurfsänderungen vorgenommen wurden.

Öffnen Sie den Papierbereich (Paper Canvas) mit Ihren konfigurierten Präsentationsplänen, Ansichten und Layoutseiten. Klicken Sie auf das Page Number Tool und wählen Sie eine bestimmte Seite aus, um eine automatische Nummerierungsbeschriftung zu erzeugen. Rayon erkennt die Planabfolge automatisch und aktualisiert die Seitenzahlen, wenn Seiten im linken Bedienfeld neu angeordnet, kopiert oder hinzugefügt werden.
